Części ramy do Twojego motocykla

Części ramy to wszystko, co siedzi na zewnątrz i wokół ramy: błotniki, panele boczne, pokrywy zbiornika, uchwyty tablicy rejestracyjnej, osłony podwozia, gmole i frame slidery. Chronią ramę, silnik i chłodnicę przed kamieniami, asfaltem i uderzeniami przy wywrotce, a przy tym decydują o tym, jak maszyna wygląda.

Element ramy ma dwa zadania naraz. Musi przejąć energię upadku albo uderzenia kamienia i musi siedzieć na tyle dokładnie, żeby nie ocierał, nie wibrował i nie wyrwał ucha mocowania przy następnym twardym lądowaniu.

Dlatego wybór znaczy więcej niż kolor. Zestaw plastików ze zbyt cienkiego materiału pęknie w pierwszym korzennym lesie na enduro, a gmol na zbyt wiotkich mocowaniach tylko przeniesie uszkodzenie na ramę, zamiast je zatrzymać.

Ten poradnik omawia budowę i wymiary, rodzaje pasujące do konkretnego stylu jazdy, różnice między materiałami, jak w porę rozpoznać zużycie i na co uważać przy montażu.

W ofercie znajdziesz UFO, Polisport, Cycra, Blackbird Racing, Moose Offroad i Onedesign do offroadu, Zieger i SW-Motech na szosę i turystykę oraz Zodiac, Drag Specialties, V-Twin, MCS, Heinz Bikes i Factory Effex do custom i Harleya.

Skorzystaj z Znajdź swój motocykl na Partsdenmark.pl, a zobaczysz wyłącznie części ramy pasujące do Twojego rocznika i modelu — a do tego darmowa wysyłka przy zamówieniach powyżej 200 €.

Jak zbudowane i wymiarowane są części ramy

Części ramy mocuje się albo w oryginalnych punktach na ramie, albo na przelotowych śrubach silnika. Grubość materiału, rozmiar śruby i moment dokręcania to trzy liczby, które musisz znać, zanim weźmiesz klucz do ręki.

Śruby, gwinty i dokręcanie

Większość plastików siedzi na M6, natomiast elementy ochronne ze stali i aluminium wykorzystują zwykle M8 lub M10 w bloku silnika albo w ramie.

• M6 w plastiku: dokręcaj lekko, zwykle 6-8 Nm, i zawsze z oryginalną podkładką pod łbem
• M8 w ramie lub silniku: zwykle 20-25 Nm w stali
• M10 śruba przelotowa: zwykle 40-45 Nm — zawsze trzymaj się wartości producenta dla Twojego modelu
• Zabezpieczenie gwintu na wszystkich śrubach blisko silnika i wydechu
• Dokręcenie kontrolne po pierwszej jeździe, a potem przy każdym przeglądzie

Jeśli używasz dłuższych śrub do Crash Bar albo Skid Plate, głębokość wkręcenia w gwint musi odpowiadać co najmniej średnicy śruby. Inaczej gwint wyrwie się z aluminium przy pierwszym uderzeniu.

Wymiary i oznaczenia na plastiku i stali

Plastiki oznacza się według modelu i zakresu roczników, a nie według wymiarów. Elementy stalowe i aluminiowe podaje się natomiast najczęściej w średnicy rury i grubości blachy.

• Gmole: rura stalowa zwykle 25-27 mm średnicy, malowana proszkowo

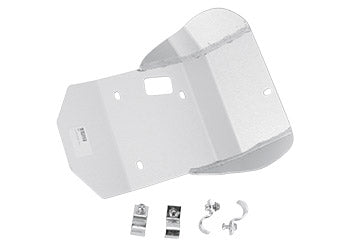

• Osłony podwozia: aluminium od około 4 mm, plastik HDPE od około 6 mm
• Frame slidery: krążki z nylonu, POM lub UHMW-PE na stalowej śrubie
• Błotniki i panele: polipropylen, oznaczony kodem koloru OEM
• Uchwyty tablicy rejestracyjnej: mierz według własnej tablicy, nie według kodu kraju

Przy plastikach zakres roczników jest kluczowy. Błotnik z modelu po zmianie generacji rzadko pasuje do rocznika wcześniejszego, nawet jeśli na zdjęciu wygląda identycznie.

Dobierz części ramy do swojego stylu jazdy

W skrócie: offroad to plastiki i ochrona podwozia, szosa to ochrona ślizgowa przy upadku, a custom to pasowanie i wykończenie. Tabela zbiera różnice.

Styl jazdy	Typ	Zalety	Wady	Marki w ofercie
Motocross i tor	Kompletny zestaw plastików z Fender, Panels i Number Plate	Lekki, pasowanie OEM, łatwa wymiana między wyścigami	Szybko się ściera i rysuje, nie wytrzymuje kamienistego terenu	UFO, Polisport, Blackbird Racing
Enduro i hard enduro	Skid Plate, mocne elementy Body i ochrona Replacement Radiator	Przyjmuje uderzenia kamieni i pniaków, chroni chłodnicę i karter	Waga, a aluminium potrafi zbierać błoto	Cycra, Moose Offroad, Polisport
Szosa i sport	Slidery Frame, slidery osi i smukły Plate Holder	Ogranicza szkody przy wywrotce na małej prędkości, dyskretny	Wymaga właściwej śruby i głębokości gwintu, żeby zadziałał	Zieger, Onedesign, SW-Motech
Turystyka i podróż	Crash Bar, osłona silnika i elementy Cover	Chroni owiewki i cylinder, przenosi dodatkowe lampy	Zwiększa szerokość, wyraźnie droższe niż slidery	SW-Motech, Zieger, MCS
Custom i cruiser	Fender, Struts, elementy Gas i Oil, uchwyt License	Zmienia linię maszyny, duży wybór wykończeń	Często wymaga dopasowania i lakierowania	Drag Specialties, V-Twin, Zodiac, Heinz Bikes

Jeśli jeździsz mieszanie — w tygodniu dojazdy, w weekend szuter — postaw na ochronę przed kosmetyką. Skid Plate i komplet sliderów ratują drogie podzespoły, podczas gdy nowy zestaw plastików ratuje tylko wygląd.

W starszych maszynach często taniej wychodzi wymiana całego zestawu plastików Replacement niż łatanie pęknięć, bo nowe otwory na śruby i prawidłowe pasowanie eliminują wibracje, które te pęknięcia wywołały.

Jeśli masz maszynę z owiewkami, części ramy są ściśle powiązane z osłoną z przodu. Zobacz też szyby i owiewki, gdy składasz przód od zera.

Materiały i warianty w praktyce

Materiał decyduje o tym, czy element się ugnie i wróci na miejsce, pęknie, czy przetrze się na wylot. Trzy główne grupy to plastik, aluminium i stal.

Polipropylen i inne plastiki

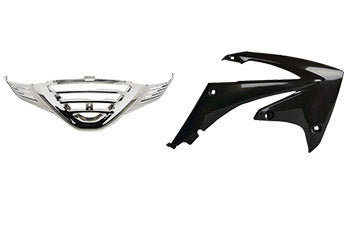

Błotniki, panele boczne i podstawy tablic numerowych formuje się z polipropylenu, bo materiał ugina się daleko bez pękania i wraca do kształtu po wywrotce. UFO, Polisport i Blackbird Racing dostarczają plastiki w kolorach OEM, więc pasują do tego, co już jest na maszynie.

Elementy Resin i grubsze plastiki Body stosuje się tam, gdzie potrzeba większej sztywności, na przykład w pokrywach zbiornika i airboxie. Plastik słabo znosi ścieranie, więc plastikową osłonę podwozia trzeba kontrolować częściej niż aluminiową.

Aluminium

Aluminium stosuje się na osłony podwozia, osłony chłodnic i mocowania. Jest sztywne, lekkie i przyjmuje mocne uderzenie bez pęknięcia, ale odkształca się trwale tam, gdzie plastik wróciłby do kształtu.

Cycra i Moose Offroad robią elementy aluminiowe, które przykręca się w oryginalnych punktach. Pamiętaj, że aluminium o aluminium może się ocierać — użyj gumowych tulei albo dołączonych dystansów.

Stal i materiały ślizgowe

Gmole i pałąki ochronne robi się z malowanej proszkowo rury stalowej, bo stal gnie się w kontrolowany sposób i rozkłada energię na kilka punktów mocowania. SW-Motech i Zieger budują swoje pałąki wokół oryginalnych punktów montażowych ramy.

Frame slidery wykorzystują miękki materiał ślizgowy — nylon, POM lub UHMW-PE — który ma ścierać się o asfalt zamiast się o niego zaczepiać. Jeśli krążek się zaczepi, energia trafia prosto w ramę, a właśnie temu slidery mają zapobiegać.

Zużycie, żywotność i konserwacja

Części ramy rzadko zawodzą nagle. Pękają od otworu na śrubę, kruszeją od UV albo śruby luzują się po kilkuset kilometrach — i wszystkie trzy rzeczy da się wychwycić w porę.

Pęknięcia wokół otworów na śruby

Pierwsze pęknięcie zaczyna się prawie zawsze przy punkcie mocowania, bo tam kumulują się wibracje. Podświetlając panel od wewnątrz, zauważysz początek pęknięcia jako jasny pasek w plastiku.

Panel z pęknięciem przy dwóch lub więcej otworach trzeba wymienić. Nie wytrzyma spinania opaskami zaciskowymi i obciąża sąsiednie punkty, aż one też pójdą.

UV, przebarwienia i skruszały plastik

Plastik, który stał na zewnątrz przez kilka sezonów, zmatowieje na powierzchni i traci elastyczność. Jeśli nie da się lekko zgiąć krawędzi błotnika bez trzasków, materiał jest już kruchy.

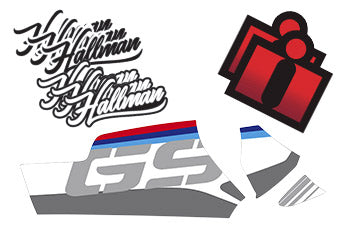

Zestawy Graphic i naklejki faktycznie chronią plastik pod sobą, ale też zasłaniają zaczynające się pęknięcia. Zawsze sprawdzaj pod grafiką, kiedy i tak masz zdjęte panele.

Luźne śruby i zużyte krążki

Skontroluj wszystkie śruby mocowań po pierwszej jeździe, a potem co 500-1000 km w terenie. Luźne mocowanie niszczy gwint na długo przed tym, zanim zawiedzie sam element.

Frame slider wymienia się, gdy krążek jest starty skośnie albo do samego mocowania po wywrotce, a Pad lub gumową tuleję — gdy jest sprasowana na płasko. Oba elementy to najtańszy punkt startu, gdy chcesz odświeżyć ochronę.

Montaż w praktyce

Większość części ramy zamontujesz w domu zwykłymi narzędziami, ale kolejność ma decydujące znaczenie. Najpierw wkręć wszystkie śruby luźno, ustaw element, a potem dokręcaj na krzyż.

Jeśli dokręcisz jedną śrubę do oporu jako pierwszą, przeciągniesz element krzywo i pozostałe otwory nie trafią. W plastikach powoduje to naprężenia, które później zamieniają się w pęknięcia dokładnie przy tych otworach.

Przy gmolach i osłonach podwozia często trzeba poluzować — a nie wykręcać — przelotowe śruby silnika. Luzuj tylko po jednej naraz, a jeśli musisz wyjąć kilka jednocześnie, podeprzyj silnik.

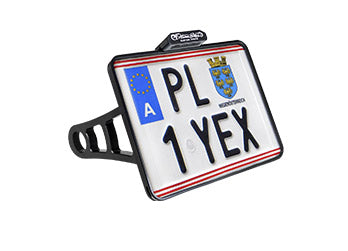

Uchwyty tablicy rejestracyjnej od Zieger, Onedesign i Heinz Bikes są dostarczane z mocowaniami kierunkowskazów i lampy. Sprawdź, czy tablica siedzi widocznie i pewnie oraz czy przewody nie napinają się, gdy tylne koło dobija do końca skoku.

Przy projektach custom z Fender i Struts od Drag Specialties, V-Twin czy Zodiac licz się z nawiercaniem i dopasowywaniem. Przymierz wszystko w surowym stanie, zanim cokolwiek pójdzie do lakierni.

Często zadawane pytania o części ramy

Oto pytania, które najczęściej dostajemy o błotniki, panele, slidery i elementy ochronne.

Czy plastik jednej marki pasuje do innego rocznika?

Nie. Plastiki idą za generacją modelu, a nawet pół roku różnicy może przesunąć otwory na śruby. Użyj Znajdź swój motocykl, a oferta zostanie przefiltrowana do Twojego dokładnego rocznika.

Frame slidery czy gmole — co chroni lepiej?

Slidery sprawdzają się najlepiej w maszynach sportowych i przy niskich wywrotkach, gdy motocykl się ślizga. Gmole chronią szerzej i przenoszą ciężar ciężkiego turystyka, ale zajmują więcej miejsca i są wyraźnie droższe.

Jeśli masz miejsce na jedno i drugie, razem dają najlepsze pokrycie silnika i owiewek. Zobacz ofertę frame sliderów do Twojego modelu.

Czy mogę pomalować plastiki na inny kolor?

Polipropylen wymaga podkładu przeznaczonego do plastiku, inaczej lakier odejdzie przy pierwszym myciu myjką ciśnieniową. Większość wybiera zamiast tego zestaw Graphic od Factory Effex albo Blackbird Racing, który lepiej znosi mycie.

Jak gruba powinna być osłona podwozia?

Na szuter i drogi leśne wystarczy plastik od około 6 mm. Jeśli jeździsz po kamieniach i w hard enduro, wejdź w aluminium od około 4 mm, które rozkłada uderzenie zamiast poddawać się miejscowo.

Czy zabezpieczenie gwintu jest potrzebne wszędzie?

Stosuj średniej mocy zabezpieczenie gwintu na wszystkich śrubach w metalowych mocowaniach blisko silnika, gdzie wibracje są największe. Odpuść je w plastiku, gdzie podkładka i prawidłowy moment załatwiają sprawę bez niszczenia materiału.

Jeśli składasz całe poszycie maszyny za jednym razem, błotniki i panele znajdziesz też w kategorii panele nadwozia i błotniki, a przód wykończysz przy pomocy kategorii szyby i owiewki.

Wszystkie części ramy na Partsdenmark.pl są objęte 2 lata rękojmi, a my dajemy europejskie wyrównanie ceny, jeśli znajdziesz ten sam towar taniej u europejskiego sprzedawcy. Obowiązuje darmowa wysyłka przy zamówieniach powyżej 200 €.
