Zawieszenie

Zawieszenie do Twojego motocykla

Zawieszenie utrzymuje kontakt opon z nawierzchnią i decyduje o tym, jak motocykl zachowuje się przy hamowaniu, w zakrętach i na nierównościach. Jeśli jest zużyte lub źle ustawione, poczujesz to na kierownicy dużo wcześniej, niż to zobaczysz.

Kompletny układ to widelec przedni, amortyzator tylny, sprężyny, łożyska główki ramy i wahacza oraz uszczelniacze, które zatrzymują olej w środku. Zużyty przegub potrafi dawać takie same objawy jak zły amortyzator.

Wybór ma znaczenie, bo ustawienia fabryczne są robione pod przeciętnego kierowcę. Jeśli ważysz wyraźnie więcej lub mniej albo jeździsz z pasażerem, seryjne sprężyny pracują poza swoim zakresem.

Ten poradnik obejmuje wymiary i oznaczenia, różnicę między sprężynami progresywnymi a liniowymi, dobór według stylu jazdy, objawy zużycia oraz ustawianie po montażu.

W ofercie mamy części marek Ohlins, Hyperpro, HyperPro, Progressive Suspension, Yss, Kyb, Moose Offroad, Pivot Works, All Balls, Epi, Legend Air Suspension, Zodiac, Drag Specialties, MCS i Custom Cycle Engineering. Skorzystaj z funkcji Znajdź swój motocykl na Partsdenmark.pl — a do tego darmowa wysyłka przy zamówieniach powyżej 200 €.

Podstawy techniczne zawieszenia

Sprężyna przenosi ciężar, tłumienie kontroluje prędkość ruchu, a geometria rozkłada siły. Jeśli znasz wymiary widelca i amortyzatora, wybierasz bez zgadywania.

Wymiary i oznaczenia, które musisz znać

Prawie wszystkie części zawieszenia zamawia się na podstawie kilku kluczowych liczb.

• Średnica rury widelca — zwykle 39, 41, 43, 48 lub 49 mm mierzone na rurze wewnętrznej.
• Wymiar uszczelniacza — średnica wewnętrzna x średnica zewnętrzna x wysokość, np. 43 x 54 x 11 mm.
• Długość amortyzatora od oka do oka mierzona od środka do środka bez obciążenia.
• Stała sprężyny w N/mm lub kg/mm, dobrana do całkowitej masy w ruchu.
• Skok — szosa zwykle 110-130 mm, offroad około 300 mm.

Budowa układu z przodu i z tyłu

Kiedy znasz kolejność elementów, łatwiej znaleźć usterkę.

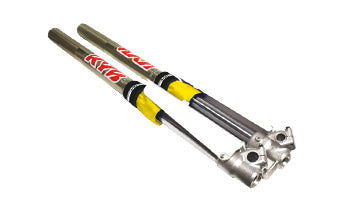

• Widelec przedni z rurą wewnętrzną, rurą zewnętrzną, sprężyną, prętem tłumiącym lub kartridżem i olejem.
• Zestaw uszczelnień z uszczelniaczem, pierścieniem przeciwpyłowym, śrubą dolną i tulejami prowadzącymi.

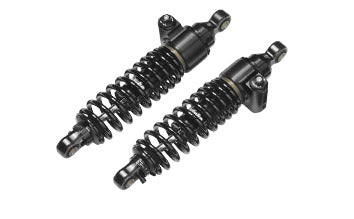

• Amortyzator tylny ze sprężyną, tłoczyskiem, komorą olejową i komorą gazową.

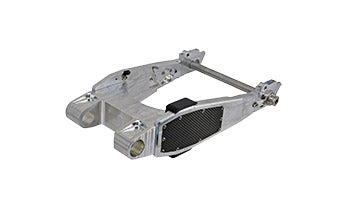

• Wahacz i linkage z łożyskami, tulejami i sworzniami.
• Główka ramy z łożyskami stożkowymi, które przenoszą całe obciążenie przodu.

Opornie pracujący wahacz lub zaciśnięte łożysko główki ramy dają te same objawy co zużyty amortyzator. Zawsze sprawdź łożyska, zanim wymienisz droższe części.

Dobierz zawieszenie do swojej jazdy

Styl jazdy decyduje, czy potrzebujesz zestawu progresywnego, liniowej stałej sprężyny z regulowanym tłumieniem czy rozwiązania obniżającego.

Styl jazdy	Typ	Zalety	Wady	Marki w ofercie
Szosa i turystyka	Progressive Fork Springs i Shocks	Komfort, nie dobija z bagażem	Mniej precyzyjne na torze	Progressive Suspension, Hyperpro, Yss
Sport i tor	Liniowe Springs, regulowane tłumienie	Przewidywalna reakcja, pełna kontrola	Wymaga ustawienia, wyraźnie droższe	Ohlins, HyperPro, Yss
Offroad i enduro	Sprężyny pod wagę, regeneracja Forks	Duży skok, wytrzymuje lądowania	Krótki interwał serwisowy	Moose Offroad, Kyb, Pivot Works, Epi
Custom i cruiser	Zestaw Lowering, powietrze i Revo	Niska wysokość siedzenia, regulowana wysokość	Mniejszy skok, ryzyko dobijania	Legend Air Suspension, Zodiac, Drag Specialties
Dojazdy, zużyty oryginał	Replacement, Seal i Bearing	Najtańszy punkt startu	Nie rozwiąże złej stałej sprężyny	All Balls, Pivot Works, MCS, Custom Cycle Engineering

Jeśli jeździsz głównie sam po szosie, progresywne sprężyny z przodu i nowe Shocks z tyłu dają zwykle największy skok jakości w starszej maszynie. To modernizacja, która zwraca się najszybciej.

Na tor i trudny teren sens mają elementy regulowane, w których tłumienie ugięcia i odbicia zmienia się niezależnie. Najpierw musi pasować stała sprężyny — śruby regulacyjne nie uratują źle dobranej sprężyny.

Materiały i warianty w praktyce

Różnica między dwiema sprężynami czy dwiema rurami widelca leży w materiale, powierzchni i sposobie nawinięcia. To decyduje zarówno o odczuciach, jak i o trwałości.

Sprężyny progresywne i liniowe

Sprężyna progresywna ma zmienny odstęp zwojów: na początku skoku jest miękka, a przy dobiciu twardnieje. Daje to komfort i odporność na przebicie zawieszenia z pasażerem z tyłu.

Sprężyna liniowa ma tę samą stałą na całym skoku i jest łatwiejsza do odczytania przy dużej prędkości. Prowadzimy oba typy jako Fork Springs i Springs, m.in. od Progressive Suspension, Hyperpro i Ohlins.

Rury widelca i obróbka powierzchni

Standardowe rury są twardo chromowane, natomiast rury Coated Fork mają twardą powłokę o niższym tarciu. Najbardziej widać to przy małych ruchach, gdzie widelec inaczej się zakleszcza.

Powłoka lepiej znosi uderzenia kamieni, ale głębokie wyszczerbienie niszczy uszczelniacz równie szybko jak na chromie. Wymień lub wypoleruj rurę, zanim zamontujesz nowy Seal.

Powietrze, olej i ciśnienie gazu

Zawieszenie pneumatyczne używa powietrza jako medium sprężystego i pozwala zmieniać wysokość bez wymiany sprężyny — na tym opiera się Revo od Legend Air Suspension. Za to układ zależy od szczelnych przewodów i zaworów.

Amortyzatory gazowe rozdzielają olej i azot, dzięki czemu olej nie pieni się przy długotrwałym obciążeniu. Komora gazowa ma zwykle około 10-12 bar i wymaga specjalnych narzędzi.

Zużycie, trwałość i obsługa

Zawieszenie zużywa się stopniowo, więc pogorszenie wkrada się niezauważalnie. Trzy poniższe obszary obejmują większość usterek.

Nieszczelne uszczelniacze

Olej na rurze wewnętrznej i kurz przyklejony do rury zewnętrznej to klasyczny objaw. Jeśli olej trafi na tarczę hamulcową, to usterka bezpieczeństwa.

Na szosie uszczelniacz wytrzymuje zwykle 20.000-40.000 km, w offroadzie często tylko 15-30 motogodzin. Wymieniaj jednocześnie pierścień przeciwpyłowy i olej — wchodzą w skład tego samego zestawu od All Balls i Pivot Works.

Trwałość amortyzatora

Zużyty amortyzator daje bujający się tył i słaby kontakt w długich zakrętach. Naciśnij mocno siedzenie i puść: jeśli maszyna podniesie się i opadnie więcej niż raz, tłumienia już nie ma.

Olej w widelcu należy wymieniać co dwa lata lub co 20.000 km w maszynach szosowych. Nieserwisowalne Shocks wymienia się, gdy są wypompowane lub przeciekają przy tłoczysku.

Łożyska główki ramy i wahacza

Unieś przednie koło i powoli obracaj kierownicą — wyczuwalny zaskok w pozycji na wprost oznacza zużyte łożyska Steering i niestabilność na prostej.

Luz w łożyskach Swingarm wyczujesz, ruszając tylnym kołem na boki. Sprawdzaj łożyska mniej więcej co 10.000 km i smaruj je przy większym serwisie.

Jak ustawić zawieszenie po montażu

Nowe części działają dopiero wtedy, gdy sag i tłumienie są ustawione pod Ciebie. Kolejność to napięcie wstępne, potem tłumienie odbicia, a na końcu tłumienie ugięcia.

Mierz sag od osi tylnej do stałego punktu na tyle motocykla — najpierw z odciążonym kołem, potem z maszyną na kołach, a na końcu z kierowcą w pełnym wyposażeniu. Celuj w 25-33 % skoku, czyli około 30-35 mm w maszynie szosowej.

Jeśli nie da się trafić w sag w zakresie regulacji, stała sprężyny jest nieodpowiednia do Twojej wagi. Tu problem rozwiąże komplet Fork Springs lub Springs — napięcie wstępne nigdy tego nie nadrobi.

Przy składaniu Forks poziom oleju musi być taki sam w obu goleniach, mierzony z wyjętą sprężyną i widelcem złożonym do końca. Różnica kilku milimetrów jest wyraźnie wyczuwalna przy hamowaniu.

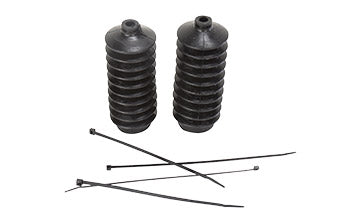

Dokręć zaciski osi i śruby amortyzatora momentem podanym przez producenta i sprawdź dokręcenie po pierwszych kilometrach. Śruby, tuleje i narzędzia znajdziesz w dziale akcesoria i hardware do zawieszenia.

Często zadawane pytania o zawieszenie

Poniżej pytania, które klienci zadają najczęściej przed zakupem sprężyn, amortyzatorów i uszczelniaczy.

Jaką stałą sprężyny wybrać?

Stałą dobiera się według całkowitej masy w ruchu wraz z wyposażeniem, pasażerem i bagażem — a nie według samej masy motocykla.

Jeśli mieścisz się w środku przedziału wagowego producenta, standardowy wybór jest prawidłowy. Jeśli stale jeździsz z pasażerem, wybierz o stopień twardszą.

Czy mogę wymienić uszczelniacze bez rozbierania widelca?

Nie, uszczelniacz siedzi wewnątrz rury zewnętrznej, więc goleń trzeba rozebrać i spuścić olej. Potrzebujesz dobijaka do uszczelniaczy i zwykle uchwytu do śruby dolnej.

Za to są to najtańsze części na start, a zestaw od All Balls lub Pivot Works zawiera Seal, pierścień przeciwpyłowy i tuleje.

Jak często wymieniać olej w widelcu?

Na szosie rozsądnie jest co dwa lata lub co 20.000 km. W offroadzie i na torze olej należy wymieniać po 15-20 motogodzinach.

Czy obniżenie psuje właściwości jezdne?

Obniżenie zabiera skok, więc zawieszenie z oryginalną sprężyną szybciej dobija. Jeśli obniżysz tylko tył, kierowanie stanie się wolniejsze.

Obniżaj przód i tył w tej samej proporcji i wybierz zestaw Lowering opracowany do Twojego modelu. Sprawdź prześwit przy oponie i układzie wydechowym.

Jak upewnić się, że część pasuje?

Skorzystaj z funkcji Znajdź swój motocykl na Partsdenmark.pl — pokażą się tylko części przypisane do Twojego modelu i rocznika. Jeśli maszyna jest przebudowana, zmierz średnicę rury i długość od oka do oka.

Rury widelca, sprężyny i uszczelniacze znajdziesz w dziale zawieszenie przednie, a amortyzatory i łożyska wahacza w dziale zawieszenie tylne.
