Elektryka i zegary

Elektryka i zegary do Twojego motocykla

Instalacja elektryczna utrzymuje motocykl w ruchu: układ ładowania dostarcza prąd, zapłon podpala mieszankę, a zegary informują, czy wszystko działa. Gdy jedno ogniwo tego łańcucha padnie, motocykl staje — zwykle daleko od domu.

Motocykl ma mały układ ładowania o niewielkim zapasie. Stator, regulator i akumulator pracują ze sobą bardzo blisko, a słabe ogniwo szybko obciąża pozostałe dwa.

Dlatego wybór komponentu ma znaczenie. Zbyt słaby regulator, niewłaściwa świeca czy komplet przewodów o zbyt cienkich żyłach dają usterki, które trudno znaleźć i które kosztują mnóstwo czasu.

Ten poradnik omawia budowę układu ładowania, elementy zapłonu, zegary i okablowanie, sposób doboru pod Twój styl jazdy, rozpoznawanie zużycia w porę oraz to, na co zwrócić uwagę przy montażu.

Kolekcja obejmuje ponad 10 000 numerów katalogowych, w większości dostępnych z magazynu. Znajdziesz tu Rick's Motorsport Electric, Cycle Electric, Drag Specialties, Namz, MCS, Zodiac, Moose Offroad, NGK Spark Plugs, Parts Unlimited, Parts Europe, V-Twin, Sumax, Dakota Digital, Accel i Dynatek.

Skorzystaj z funkcji Znajdź swój motocykl na Partsdenmark.pl, a oferta zostanie przefiltrowana do części pasujących dokładnie do Twojego modelu i rocznika — i pamiętaj, że obowiązuje darmowa wysyłka przy zamówieniach powyżej 200 €.

Podstawy techniczne układu ładowania i zapłonu

Nowoczesna instalacja motocyklowa to układ prądu stałego 12 V, w którym Stator wytwarza prąd przemienny, Rectifier Regulator go prostuje i ogranicza, a akumulator pełni rolę bufora. Zapłon pobiera prąd z tej samej sieci przez Coil i komplet świec.

Elementy układu ładowania i kluczowe wartości

Cały układ ładowania zmierzysz zwykłym multimetrem, jeśli znasz spodziewane wartości.

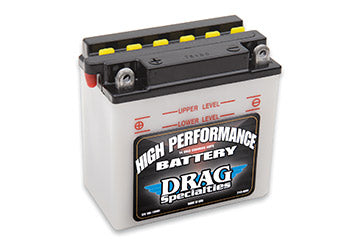

• Akumulator w spoczynku: 12,6–12,8 V przy w pełni naładowanym akumulatorze Agm; poniżej 12,4 V wymaga doładowania.
• Napięcie ładowania na obrotach: zwykle 13,8–14,5 V mierzone na klemach.
• Stator: dostarcza prąd przemienny, którego napięcie rośnie wraz z obrotami; uzwojenia mają bardzo niską rezystancję i nie mogą mieć połączenia z masą.
• Rectifier i Regulator: zamieniają prąd przemienny na stały i odprowadzają nadmiar energii w postaci ciepła — dlatego montowane są w strumieniu powietrza.
• Alternator i zestawy Charging: wirnik, Stator i regulator dobrane jako jeden komplet.

Zapłon, zegary i okablowanie

Strona zapłonowa i zegary dzielą te same przewody, złącza i bezpieczniki i to właśnie tam najczęściej faktycznie siedzi usterka.

• Plug: świece dostępne są z gwintem 10, 12 i 14 mm oraz w różnych wartościach cieplnych, gdzie wyższa liczba NGK oznacza zimniejszą świecę.
• Przerwa iskrowa: zwykle 0,6–1,0 mm, zależnie od modelu i układu zapłonowego.

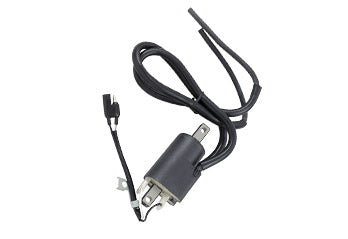

• Coil: cewki zapłonowe występują w wersjach jedno- i dwuwyjściowych oraz jako stick coils.
• Gauges, Dashes i Speedometer: napęd mechaniczny przez Cable albo sygnał elektroniczny z czujnika koła lub skrzyni biegów.
• Switch i Cable: przełączniki, wiązki, złącza i zestawy przedłużające do manetek na kierownicy.

Cover chroni przepust kablowy statora i żebra chłodzące regulatora przed kamieniami i wodą — drobne części o dużym znaczeniu dla trwałości.

Dobierz elektrykę i zegary do swojej jazdy

Wybór zależy od tego, ile prądu pobierasz i jak mocno obciążane są podzespoły. Maszyna do dojazdów ze standardowym oświetleniem stawia zupełnie inne wymagania niż turystyk z dodatkowymi lampami, podgrzewanymi manetkami i audio.

Styl jazdy	Typ	Zalety	Wady	Marki w ofercie
Dojazdy i trasa	Replacement Stator i Regulator w specyfikacji oryginalnej	Bezpośrednie dopasowanie, znana wydajność, prosty montaż	Brak zapasu mocy na akcesoria	Rick's Motorsport Electric, Parts Unlimited, Parts Europe
Turystyka z dużą ilością akcesoriów	Zestaw Charging High output z Alternator i Stator	Zapas mocy na podgrzewane manetki, dodatkowe Light i audio	Wyraźnie droższe i często wymaga wymiany całego kompletu	Cycle Electric, Rick's Motorsport Electric, Drag Specialties
Offroad i enduro	Wytrzymałe Coil, Plug, Switch i kompaktowe Light	Odporne na wodę, błoto i drgania	Ograniczony wybór zegarów	Moose Offroad, NGK Spark Plugs, Parts Europe
Custom i renowacja	Dashes, Gauges, Speedometer i kompletne zestawy Cable	Dowolny układ, wygląd i długości przewodów	Wymaga planowania i często dopasowania	Dakota Digital, Namz, Zodiac, MCS, V-Twin
Tuning i osiągi	Performance Coil, przewody zapłonowe i elektroniczne sterowanie zapłonem	Mocniejsza iskra, regulowany wyprzedzenie zapłonu	Stawia wymagania akumulatorowi i konfiguracji	Accel, Dynatek, Sumax

Jeśli jeździsz głównie na krótkich dystansach po mieście, akumulator rzadko osiąga pełne naładowanie. Tutaj sprawny akumulator Agm i dobrze działający Regulator znaczą więcej niż dodatkowa wydajność statora.

Jeśli przebudowujesz motocykl, zacznij od planu instalacji. Zegary, przełączniki i wiązkę trzeba dobrać jako całość, inaczej skończysz z przejściówkami i łączeniami, które później dadzą złe połączenia.

Materiały i warianty w praktyce

Różnica między dwiema pozornie identycznymi częściami leży w materiałach, uzwojeniach i elektronice. To one decydują, czy część wytrzyma jeden sezon, czy dziesięć.

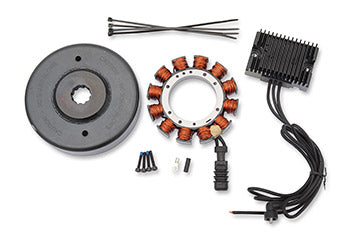

Stator, uzwojenia i lakier

Stator składa się z drutu miedzianego nawiniętego na rdzeń żelazny i zabezpieczonego lakierem izolacyjnym. Jakość lakieru i impregnacji decyduje, jak długo uzwojenie wytrzyma temperaturę i kąpiel olejową.

Tanie podróbki padają zwykle przy przepuście albo między dwoma uzwojeniami, co objawia się spadkiem napięcia ładowania przy wysokich obrotach. Rick's Motorsport Electric i Cycle Electric dostarczają statory z mocną izolacją zarówno do konfiguracji standardowych, jak i High output.

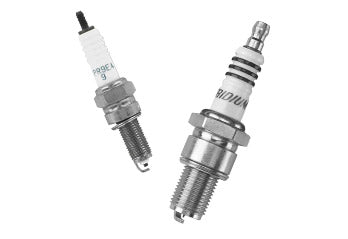

Świece: miedź, platyna i iryd

Świeca miedziana dobrze odprowadza ciepło i jest najtańszym punktem wyjścia, ale elektroda środkowa zużywa się szybciej. Platyna i iryd mają cieńsze, bardziej odporne na zużycie elektrody, które dłużej utrzymują stabilne napięcie iskry.

NGK Spark Plugs pokrywa niemal wszystkie potrzeby w zakresie Plug — od klasycznych V-twinów po nowoczesne silniki enduro. Zawsze wybieraj wartość cieplną podaną przez producenta — niewłaściwa daje albo zakopcenie, albo przegrzanie.

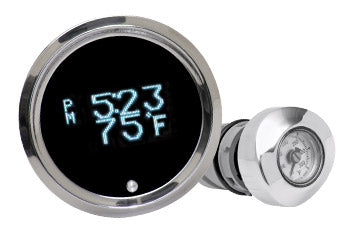

Zegary: mechaniczne, elektroniczne i cyfrowe

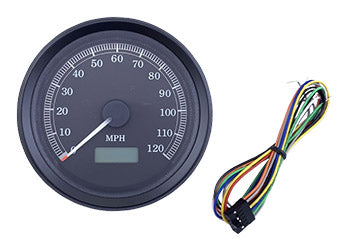

Mechaniczne Gauges napędzane są przez Cable od przedniego koła lub skrzyni biegów i łatwo się w nich diagnozuje usterki. Elektroniczne moduły Speedometer korzystają z sygnału impulsowego i można je kalibrować pod zmieniony rozmiar koła lub przełożenie.

Cyfrowe Dashes od Dakota Digital łączą prędkość, obroty, wskaźnik paliwa i lampki ostrzegawcze w jednej obudowie. Daje to mniej otworów w półce górnej i prostsze prowadzenie przewodów, ale wymaga prawidłowego sygnału wejściowego.

Zużycie, trwałość i obsługa

Części elektryczne rzadko padają bez ostrzeżenia. Spadki napięcia, niestabilne wskazania zegarów i ospały rozrusznik to wczesne sygnały, na które zdążysz zareagować.

Układ ładowania i akumulator

Napięcie ładowania mierz na rozgrzanym silniku. Jeśli przy wyższych obrotach jest poniżej 13,5 V, Stator lub Rectifier Regulator zbliża się do końca; powyżej 15 V regulator wygotowuje akumulator.

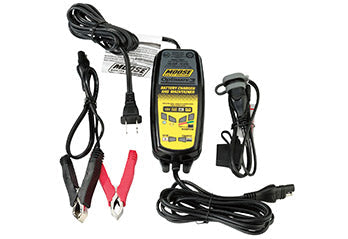

Akumulator Agm przy prawidłowej obsłudze wytrzymuje zwykle trzy do pięciu sezonów. Ładowanie podtrzymujące przez zimę wyraźnie wydłuża jego żywotność.

Brązowe lub nadtopione złącza przy regulatorze to wyraźny objaw rezystancji przejścia i trzeba je naprawić, zanim zamontujesz nowe części.

Zapłon i świece

Standardowe świece wymienia się zwykle co 10 000–20 000 km, natomiast irydowe i platynowe wytrzymują znacznie dłużej. Zawsze wymieniaj wszystkie świece naraz i sprawdź przerwę iskrową przed montażem.

Obraz spalania mówi wiele: jasnoszary do jasnobrązowego izolator jest normą, czarna sadza wskazuje na zbyt bogatą mieszankę, a biały, spęcherzony izolator na zbyt ubogą mieszankę lub zbyt gorącą świecę.

Rozrusznik, przełączniki i wiązka

Starter, który kręci wolno albo tylko klika, to najczęściej efekt złych połączeń masy lub zmęczonego akumulatora — nie samego silnika. Zmierz spadek napięcia na kablu rozrusznika podczas rozruchu, zanim skażesz rozrusznik.

Moduły Switch na kierownicy są narażone na wodę i drgania. Jeśli kierunkowskazy lub klakson działają z przerwami, usterka siedzi zwykle w przełączniku albo w złączu za obudową reflektora.

Diagnostyka i montaż w praktyce

Zawsze zaczynaj od akumulatora i masy. Ponad połowa wszystkich usterek elektrycznych w motocyklach wynika ze słabego akumulatora lub złego połączenia masy, a jedno i drugie sprawdzisz w kilka minut.

Odłącz biegun ujemny, zanim zaczniesz pracować przy wiązce. Chroni to Ciebie, zegary i ewentualne sterowniki przed zwarciem podczas montażu.

Przy wymianie Stator lub Alternator sprawdź jednocześnie wirnik i magnesy. Wirnik z luźnymi magnesami zniszczy nowy Stator krótko po montażu.

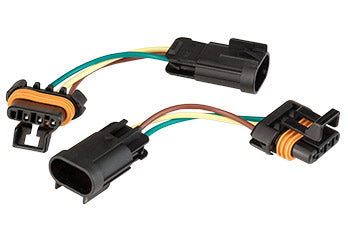

Używaj tulejek zaciskowych z koszulką termokurczliwą zamiast szybkozłączek i prowadź przewody tak, aby nie ocierały o ramę ani o ograniczniki skrętu kierownicy. Namz i MCS mają zestawy przedłużające i wiązki pasujące do oryginalnych złączy, dzięki czemu unikniesz cięcia istniejącej instalacji.

Świece wkręcaj najpierw ręcznie, a potem dokręć momentem podanym przez producenta. Świeca dokręcona bez klucza dynamometrycznego to jedna z najczęstszych przyczyn zerwanego gwintu w głowicy.

Często zadawane pytania o elektrykę i zegary

Oto pytania, które najczęściej dostajemy od klientów samodzielnie diagnozujących i montujących części elektryczne w swoich motocyklach.

Skąd wiem, czy uszkodzony jest stator, czy regulator?

Zmierz napięcie przemienne statora bezpośrednio na złączu przy pracującym silniku; powinno równomiernie rosnąć wraz z obrotami i być takie samo między wszystkimi pinami. Następnie zmierz rezystancję do masy — jeśli jest połączenie, stator jest uszkodzony.

Jeśli wartości statora są prawidłowe, a napięcie ładowania na akumulatorze jest niskie lub niestabilne, wskazuje to na Rectifier Regulator albo na złe złącze między nimi.

Czy powinienem wybrać układ ładowania High output?

Tylko jeśli Twój rzeczywisty pobór prądu przekracza wydajność układu oryginalnego, zwykle przy dodatkowym oświetleniu, odzieży podgrzewanej i audio. Przy konfiguracji standardowej większy zestaw Charging nic nie daje.

Czy mogę zamontować cyfrowy zegar w starszym motocyklu?

Tak, ale musisz zapewnić użyteczny sygnał prędkości. Jeśli maszyna ma tylko napęd mechaniczny, potrzebny będzie czujnik lub przetwornik, a sygnał obrotów trzeba pobrać z Coil lub modułu zapłonowego.

Moduły Dakota Digital można skalibrować pod rozmiar koła i liczbę impulsów, tak aby wskazania były poprawne po przebudowie.

Która świeca pasuje do mojego motocykla?

Zawsze stosuj wartość cieplną i długość gwintu zalecaną przez producenta. Filtruj przez Znajdź swój motocykl, a otrzymasz warianty Plug od NGK Spark Plugs pasujące do Twojego modelu i rocznika.

Dlaczego bezpiecznik przepala mi się raz za razem?

Bezpiecznik, który przepala się wciąż od nowa, to zwarcie — a nie problem z bezpiecznikiem. Typowe miejsca to przytrzaśnięte przewody przy skręcie kierownicy, przy wahaczu lub pod zbiornikiem.

Nigdy nie montuj mocniejszego bezpiecznika, żeby jechać dalej. Przewód jest dobrany do wartości oryginalnej, a zbyt duży bezpiecznik jedynie przeniesie uszkodzenie na kabel.

Jeśli chcesz wejść głębiej w układ, zasilanie znajdziesz w kategorii akumulatory, natomiast części rozruchowe i zapłonowe takie jak Starter, Coil i moduły zapłonowe są w kategorii rozruszniki i zapłon. Przewody, złącza i przełączniki zebrane są w kategorii przewody i przełączniki.

Wszystkie części elektryczne na Partsdenmark.pl sprzedajemy z 2 lata rękojmi, a także oferujemy europejskie dopasowanie ceny, jeśli znajdziesz ten sam towar taniej u europejskiego sprzedawcy. Skorzystaj z funkcji Znajdź swój motocykl, aby zobaczyć dokładnie te części, które pasują do Twojej maszyny — i pamiętaj o darmowej wysyłce przy zamówieniach powyżej 200 €.
